真空吸砂機系列

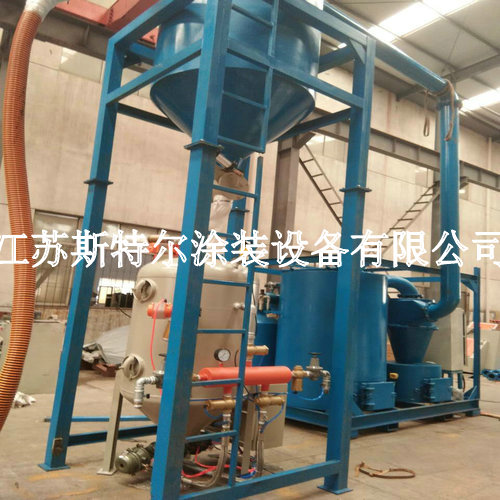

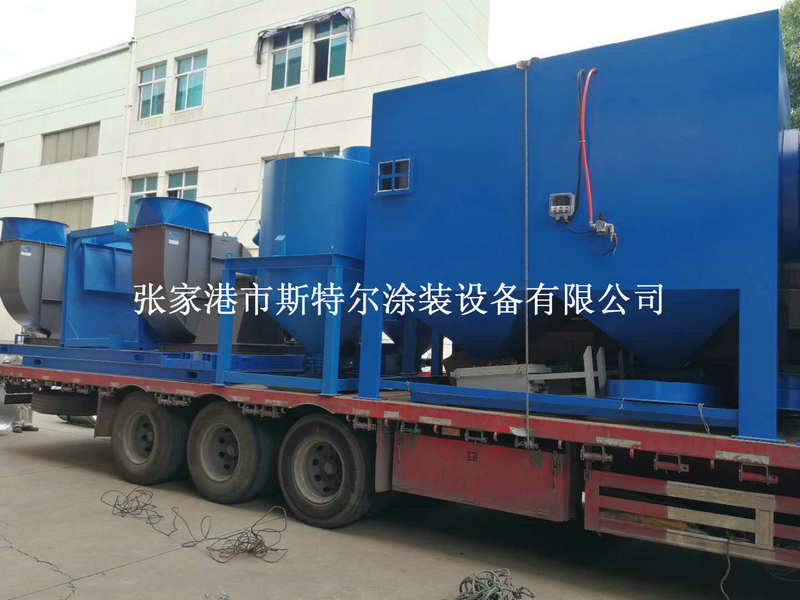

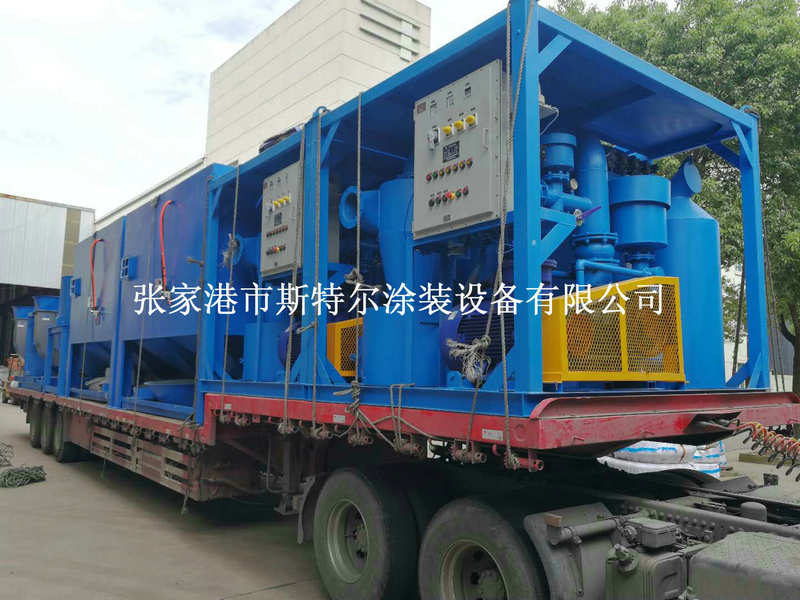

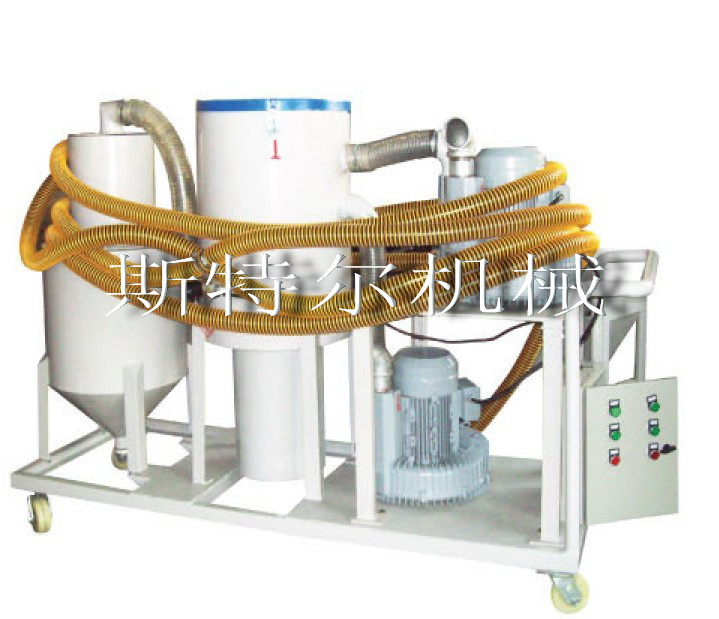

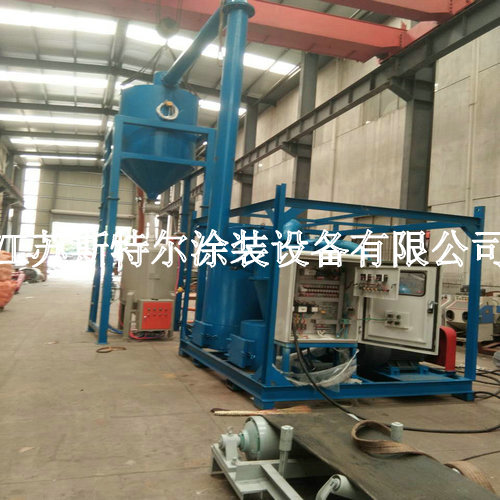

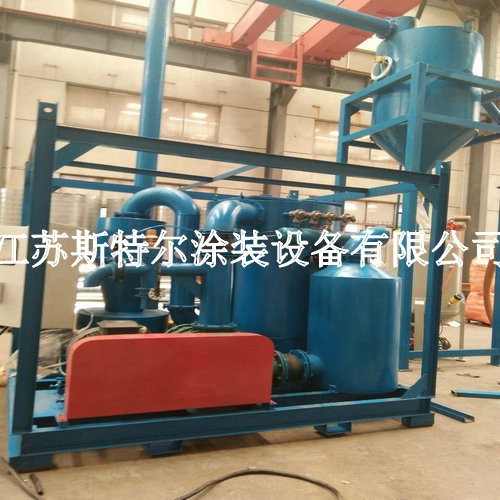

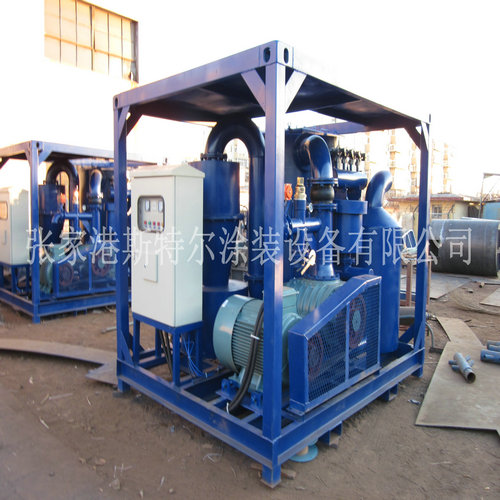

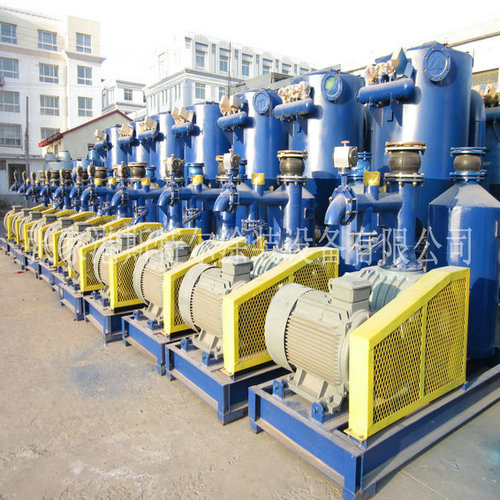

真空吸砂機（請往下瀏覽有大量案例照片供參考）

◆產品特點 Product features

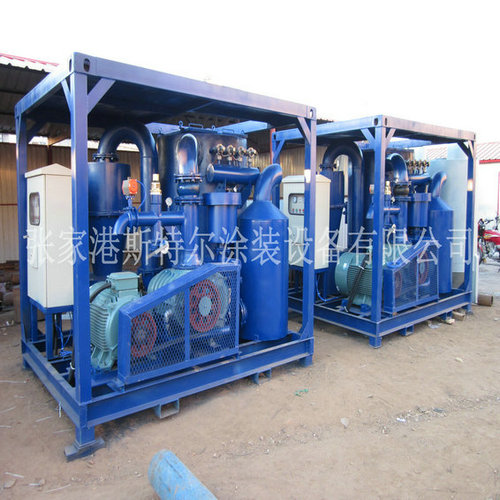

電動真空吸砂機是專為回收銅礦砂，鋼砂等磨料而設計的一種負壓氣力輸送設備。由重力分離器，旋風除塵器，濾筒除塵器，真空泵，消音器和電控柜等部分組成。結構緊湊堅固。集裝箱框架便于吊裝及叉車搬運。

SSCE系列電動真空吸砂機具有吸砂能力大，功率消耗低，電氣控制穩定，操作簡便等特點。分整體移動式和分體固定式兩種。

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆主要技術參數 Main technical parameters

真空泵 Vacuum pump	BH250CV
最大真空度 Max vacuum degree	-0.06Mpa
風量 Air volume	50m3/min
噪音 Noise	≤85db(A)

除塵器過濾面積/材質 64m2/高效聚酯合成纖維，可用水清洗

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

除塵器粉塵排放濃度Filter dust emission concentrations	≤10mg/m3
吸砂管直徑Suck sand tube diameter	4"～5"
吸砂能力Suck sand ability	4-9t/h
主機外形尺寸Air end Shape dimension	2900×2200×2250mm
主機重量Host weight	3800Kg
儲砂量Tore sand amount	8噸
外形尺寸Shape dimension	φ1700×3000mm
重量Weight	1400Kg
電器控制 PLC全自動控制系統，設有多種安全保護 The electric control system, PLC automatic control which has many safety protection

◆主要技術參數 Main technical parameters

型號 Model	STR-55	STR-75	STR-90
功率 Power	55kw 三相四線 Three-phase four-wire	75kw 三相四線 Three-phase four-wire	90kw 三相四線 Three-phase four-wire
電源 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-系列真空吸砂機技術資料

1.1 簡介

STR-系列真空吸砂機，是專為回收噴砂粒料而設計的一種負壓氣力輸送設備。分為整體式和分體固定式整體式吸砂機主要用于船舶特涂吸砂、吸塵。整體式吸砂機框架由型鋼焊制而成，上部設有吊耳，下部設有叉車孔，移動運輸極其簡便。內部零部件布置合理，既緊湊又便于維修保養。

整體式吸砂機設計為兩個單元：

▲主機及除塵機組。

▲吸砂罐：丸料回收罐。

將兩個單元用軟管連接。

所有內部電氣部件均已安裝連接好。用戶供電、供氣即可使用。

分體式吸砂機主要用于造船涂裝廠房吸砂、吸塵。

分體式吸砂機按用戶涂裝廠房安裝位置設計為以下單元：

▲主機組：真空泵、電動機、消音器。

▲除塵機組：旋風除塵器、濾筒除塵器、集灰斗、噴吹閥。

▲重力分離式吸砂罐：吸砂罐、料位器。

▲電控箱：PLC全自動程序控制。

將主機組、除塵機組、吸砂砂罐用鋼管連接，各用電、用氣部分與電控箱連接好。用戶供電、供氣即可使用。

核心部件：

★韓國ST250VBF/ST150V羅茨真空泵主機。

★大面積高效濾材濾筒除塵器。

★高防護等級名牌電動機。

★ PLC 可編程序控制器。

1.2 工作原理

真空吸砂機啟動后，在自動循環工作狀態下，真空吸砂機的吸嘴半插入砂料，在真空泵的作用下，空氣夾帶著砂料經吸嘴進入吸砂管，在重力分離式吸砂罐內砂料與空氣分離，砂料留在吸砂罐內，空氣由旋風除塵器、濾筒除塵器過濾經真空泵、消音器從排風口排出。吸砂罐內料滿后，由料位器反饋信號至電控箱，吸砂機自動停機。吸砂罐內砂料經自動放砂閥放出，放砂時間為間隔啟動時間，放砂結束后吸砂機自動啟動。在手動工作狀態下，料滿自動停機，吸砂機需手動啟動，否則不再開機。

1.3 安全裝置

STR系列真空吸砂機具有電機過載保護、真空度過載保護、啟動與停機自動卸荷、斷相與相序保護、反吹壓縮空氣欠壓保護、排氣溫度保護等多重保護功能以保證吸砂機高效可靠運行。

1.4 STR系列真空吸砂機規格

整體式吸砂機
